1、熱作模具鋼H13標準對照：



　　中國GB：4Cr5MoSiV1



　　美國ASTM：H13



　　德國DIN：1.2344



　　日本JIS：SKD61



　　2、熱作模具鋼H13產(chǎn)品特點:



　　采用電弧爐+真空精煉+電渣重熔+自由鍛造成型（快鍛造成型）具有高純凈度，組織細微均勻，較高的淬透性、淬硬性、強韌性和熱疲勞抗性。（符合NADCA#207優(yōu)質(zhì)H13標準）



　　3、熱作模具鋼用途



　　熱作模具鋼用途:可用于各類熱作模具鋼，可用于鋁、銅及合金的壓鑄模、擠壓模；穿孔芯棒等，可用于鋁、銅及合金、鋼鐵熱鍛模。



　　熱作模具鋼H13需要自己退火嗎？

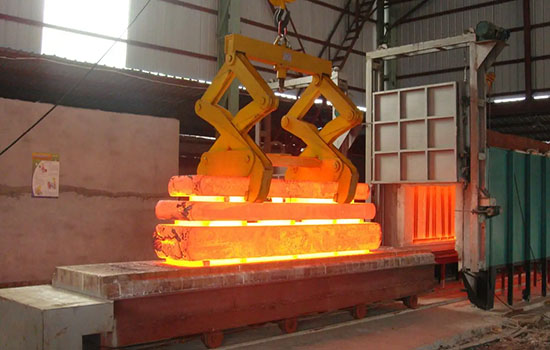

　　H13屬于熱作模具鋼，其淬火加熱溫度為1000±10度，根據(jù)模具的復雜程度，可以選擇在450度左右+800度左右進行兩次預熱，或者在790±10度左右一次預熱，保溫時間需要根據(jù)具體模具的有效厚度來計算，顯然，厚10毫米和厚100毫米的工件，其保溫時間肯定不會相同，你沒有給出具體數(shù)據(jù)，無法計算，一般出爐空冷或風冷，也可以采用油冷。回火溫度約550度左右回火，同樣，回火保溫時間無法給出。通常用兩次回火，第二次回火溫度應比第一次低20℃?；鼗鸷罂绽?。



　　H13鋼材通常以退火狀態(tài)交貨，一般不需要自己進行退火。
